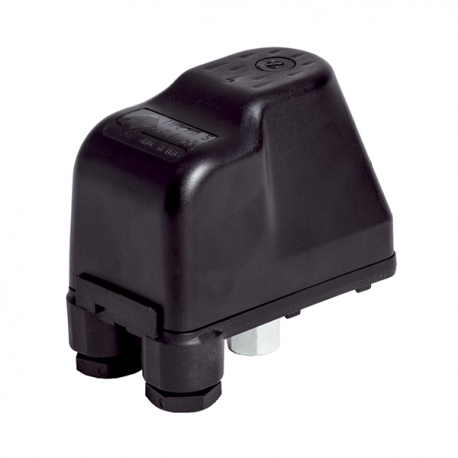

Реле тиску води (автоматика для гідроакумулятора IMERA)

Реле тиску Italtecnika РМ/5  застосовується в автоматичних системах водопостачання, поливальних установках, установках пожежогасіння, системах кондиціювання тощо. Робочим середовищем систем, в яких використовується реле тиску серії РМ, повинна бути вода.

Принцип дії

Реле тиску  Italtecnika РМ/5  є двоконтактним реле комутації електричних ланцюгів, що спрацьовує за тиском води. Принцип його дії наступний: при невеликому (менш 1 бар або попередньо настроєної величини) тиску в системі водопостачання контакти реле замкнуті, тобто через них проходить електричний струм на той чи інший пристрій (наприклад, насос), яким керує реле; при перевищенні тиску в системі певної (попередньо налаштованої) величини контакти розмикаються, розриваючи таким чином ланцюг живлення керованого реле пристрою. Після підключення та попереднього налаштування реле тиску працює в автоматичному режимі.

Особливості та переваги

• Реле тиску для автоматичних станцій підвищення тиску
• Забезпечують автоматичний пуск та зупинку електричного насоса відповідно до настроєних значень тиску
• Електричні контакти: нормально замкнуті, із сплаву міді, з накладкою Ag-Ni
• Мембрана з гумового тканинного матеріалу (гума NBR)
• Гідравлічне з'єднання 1/4" внутр.різьблення виконано з оцинкованої сталі
• Надійно фіксуючі кабельні затискачі
• Максимальна температура довкілля: 55 °C
• Клас захисту IP 44
• Клемна колодка із повністю ізольованими робочими частинами

Технічні характеристики

Діаграма налаштувань

Габаритні розміри

Електричні контакти
